Baixo aporte térmico
Instabilidade de chama e má combustão, com aumento de emissões e ineficiência de combustível.
O MOD-1022 realiza a especiação completa de hidrocarbonetos C1–C6 e calcula o poder calorífico e o Índice de Wobbe conforme a ISO 6976. A plataforma dispõe de calibrações para gás natural dutoviário, LNG, LPG, etileno, olefinas e correntes de refinaria.
Quando a composição detalhada não é necessária, o MOD-1080 fornece medição rápida e dedicada do Índice de Wobbe e do poder calorífico para proteção de queimadores, turbinas, estações de mistura e transferência de custódia.
Um ciclo de cromatografia gasosa pode levar vários minutos. Nesse intervalo, a composição do combustível, a proporção da mistura e o Índice de Wobbe podem mudar. O problema não é apenas o tempo do ciclo; é o atraso entre a amostra medida e a decisão operacional.
Redes modernas podem receber LNG importado, gás de folhelho, RNG ou biometano, SNG e hidrogênio. Essa diversidade altera a composição do gás em intervalos menores que os ciclos analíticos convencionais.
O Índice de Wobbe determina se diferentes gases combustíveis entregam aporte térmico semelhante no mesmo queimador a pressão fixa, conectando conteúdo energético e densidade do gás em um único número operacional.
| Onde é monitorado | Por que importa |
|---|---|
| Transporte em gasodutos | Controle de qualidade do gás e conformidade com especificação. |
| Regaseificação de LNG | Verificação de intercambiabilidade do combustível. |
| Estações de entrega (city gates) | Proteção do cliente e segurança dos equipamentos. |
| Estações de mistura de gás | Conformidade contínua com a especificação. |
| Turbinas a gás | Estabilidade e eficiência de combustão. |
| Fornos industriais | Consistência do aporte térmico e qualidade do produto. |
Instabilidade de chama e má combustão, com aumento de emissões e ineficiência de combustível.
Eficiência ótima de combustão, proteção de equipamentos e baixas emissões.
Sobrecarga dos equipamentos, possíveis desarmes, problemas de qualidade do produto e aumento de NOx.
Operadores de transporte avaliam concentrações de hidrogênio de 2% a 20%. O hidrogênio altera poder calorífico, peso molecular, densidade, velocidade de chama, Índice de Wobbe e características de combustão.
Em sistemas de gás natural, O₂ elevado pode indicar entrada de ar, falha de vedação ou desvio operacional. O monitoramento em tempo real ajuda a separar variação normal de um sinal precoce de falha.
| Parâmetro | Impacto da adição de H₂ | Significado operacional |
|---|---|---|
| Poder calorífico | Diminui | Afeta faturamento em BTU e aporte térmico de combustão. |
| Peso molecular | Diminui | Altera desempenho de compressão e medição. |
| Densidade do gás | Diminui | Afeta a precisão da medição de vazão. |
| Velocidade de chama | Aumenta significativamente | Risco de flashback em queimadores e turbinas. |
| Índice de Wobbe | Muda com a concentração | Muda a intercambiabilidade do combustível. |
| Características de combustão | Alteradas | Exige avaliação de equipamentos e aparelhos. |
O fluxo de controle em malha fechada combina a fonte de H₂, o skid de injeção, a análise de %H₂ em tempo real e o Índice de Wobbe. O SCADA ou DCS compara concentração, Wobbe e limite operacional antes da entrega.
H₂ verde ou azul para mistura controlada.
Controle de vazão no gasoduto.
%H₂ em tempo real e Índice de Wobbe.
Mede, decide e ajusta a mistura.
Gás conforme especificação para rede ou consumo.
O₂ elevado pode indicar ar no sistema, acelerar corrosão, afetar processamento e funcionar como sinal precoce de falha de vedação ou desvio operacional.
| Local de monitoramento | Objetivo | Fator de risco |
|---|---|---|
| Estações de compressores | Detecção de vazamento em selos | Falha de selo de compressor |
| Instalações de LNG | Garantia da qualidade antes da liquefação | Entrada de ar no manuseio de gás |
| Armazenamento de gás | Monitoramento de integridade | Ruptura de reservatório ou selo |
| Sistemas de mistura de hidrogênio | Detecção de entrada de ar | Falha no sistema de amostragem ou injeção |
| Redes dutoviárias | Monitoramento contínuo do processo | Interferência de terceiros no duto |
| Injeção de RNG / biometano | Monitoramento da origem biológica | Arraste de O₂ do processo de fermentação |
A tecnologia TFS mede em fluxo contínuo e entrega leitura útil antes que a variação do gás passe pelo processo.
A medição óptica dispensa gás de arraste e colunas cromatográficas, reduzindo infraestrutura analítica.
Detecta mudanças na composição sem esperar o fim de um ciclo de GC.
Baixa sensibilidade a pressão e vazão reduz distorções quando a composição está variando.
O MOD-1022 é uma plataforma para análise de hidrocarbonetos em tempo real, com calibrações específicas para cada corrente gasosa.
Compressão, turbinas, motores e custódia com resposta rápida para gás natural.
Medição IR para LNG e controle da razão de equivalência em turbinas a gás.
Especiação C2–C5+ com MON, RVP e densidade relativa conforme ASTM D2598.
Especiação de alcanos para refinarias, plantas de LNG e correntes de processo.
Análise multicomponente de alcanos e alcenos em craqueamento e separação.
Butenos, isobutileno e 1,3-butadieno para fracionamento de etileno/propeno.

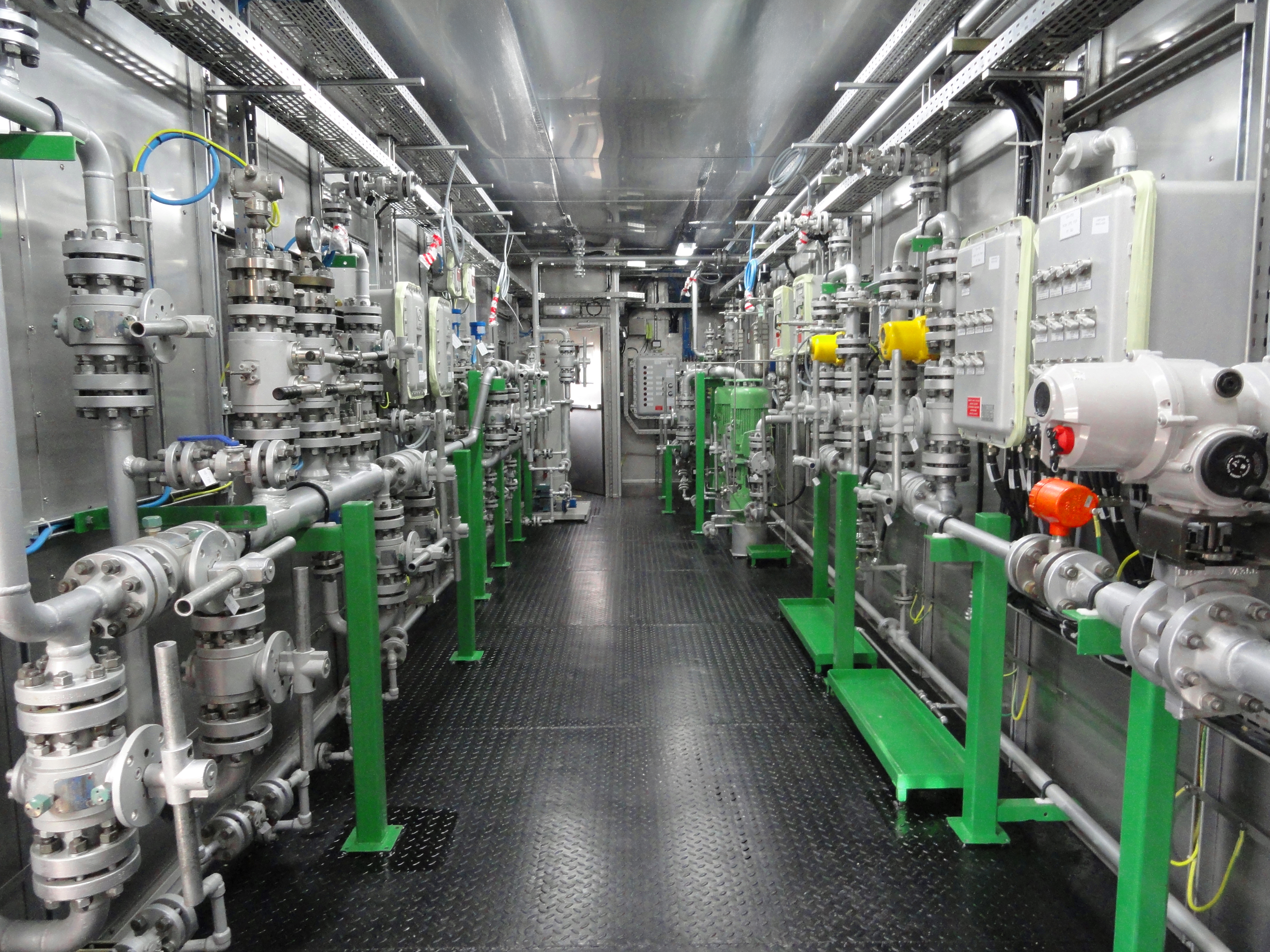

Estação de qualidade em contêiner com GC, ponto de orvalho, H₂S, amostragem e elétrica Ex.
Poder calorífico e Índice de Wobbe calculados em todas as configurações.
| Variante | Metano | Etano | Propano | CO₂ | Extras relevantes |
|---|---|---|---|---|---|
| Analisador de Gás de Combustão | 60 – 100% | 0 – 20% | 0 – 10% | 0 – 20% | H₂S 0–100 ppm; balanço de N₂/O₂/H₂. |
| Analisador de Gás Hidrocarboneto | 50 – 100% | 0 – 25% | 0 – 20% | 0 – 20% | n-hexano 0–5%; pentanos agrupados. |
| Analisador de LNG | 0 – 100% | 0 – 25% | 0 – 25% | — | Método por infravermelho; ambiente de 0–40 °C. |
| Analisador de LPG | — | 0 – 10% | 0 – 100% | — | MON, RVP e densidade relativa conforme ASTM D2598. |
| Analisador de Gás de Etileno | 0 – 100% | 0 – 25% | 0 – 25% | 0 – 100% | C₂H₄ 0–50%; C₃H₆ 0–50%. |
| Analisador de Gás de Olefinas | 0 – 100% | 0 – 25% | 0 – 25% | — | Butenos, isobutileno e 1,3-butadieno até 20–30%. |
| MOD-1022-S (gasoduto) | 70 – 100% | 10 – 20% | 1 – 10% | 0 – 70% | Ponto de orvalho da água e H₂S 0–1000 ppm. |
Ambos fornecem poder calorífico e Índice de Wobbe em tempo real. A escolha depende da necessidade de conhecer a composição completa ou obter diretamente os parâmetros energéticos usados no controle.
Especiação completa de hidrocarbonetos C1–C6 por espectroscopia TFS, com PCS e Índice de Wobbe calculados a partir da composição medida.
Determinação direta e dedicada de Índice de Wobbe e poder calorífico, sem necessidade de decomposição componente a componente.
A família MOD-1022 cobre aplicações de processo, custódia e mistura com configuração para campo, áreas classificadas e integração direta ao sistema de controle.
Aplicações de campo, certificações industriais e integração DCS em uma mesma família de analisadores.
| Parâmetro | MOD-1022 | Cromatógrafo a gás |
|---|---|---|
| Tempo de resposta | < 1 s a 2 min | 3–10 min |
| Gás de arraste necessário | Nenhum necessário | He / H₂ necessário |
| Monitoramento contínuo | Sim — 24/7 | Baseado em ciclos |
| Adequação ao controle de processo | Excelente | Limitada |
| Recalibração em campo | Não requerida | Calibração de rotina necessária |
| Nível de manutenção | Muito baixo | Alto |
| Suporte à mistura de H₂ | Sim — composições dinâmicas | Limitado |
A combinação de um cromatógrafo a gás para verificação de conformidade com um analisador em tempo real permite conciliar análise detalhada e resposta rápida no controle de redes de gás.
| Tecnologia | Função | Fornece |
|---|---|---|
| Cromatógrafo a gás | Referência e conformidade | Composição detalhada, precisão para transferência de custódia e relatórios regulatórios. |
| MOD-1022 (tempo real) | Controle contínuo do processo | Índice de Wobbe, BTU, HHV e densidade relativa, atualizados a cada 1–120 segundos. |
| Analisador de H₂ | Monitoramento de hidrogênio | Concentração de H₂ em tempo real para verificação e controle da mistura. |
| Analisador de O₂ | Segurança e integridade | Monitoramento de oxigênio para detecção de vazamentos e avaliação da integridade da tubulação. |
| Analisador NIR | Qualidade do produto | Monitoramento da qualidade do produto e otimização de misturas. |
