Medição do teor de sal no petróleo
A dessalgadora é a primeira barreira da refinaria contra corrosão e incrustação. O MOD-4100S mede sal pelo método eletrométrico da ASTM D3230.
A medição de sal no petróleo e as análises laboratoriais periódicas não descrevem, isoladamente, todas as variações de petróleos de oportunidade e misturas complexas.
A estratégia Modcon integra cinco camadas de medição — sal, cloro, caracterização da carga, corrosão e qualidade do produto — em uma visão contínua da CDU, da dessalgadora aos produtos destilados.
Teor de sal, contaminação por cloro, propriedades da carga, risco de corrosão e qualidade do produto estão interligados. Nenhuma medição isolada descreve todo o comportamento da unidade.
A dessalgadora é a primeira barreira da refinaria contra corrosão e incrustação. O MOD-4100S mede sal pelo método eletrométrico da ASTM D3230.
Detecta cloro de diferentes origens, incluindo compostos que não são removidos pela dessalgadora e podem formar HCl em alta temperatura.
Densidade, grau API, enxofre, viscosidade, TAN, H₂S, água e composição da mistura influenciam corrosão e estabilidade do processo.
Verifica diretamente a integridade dos equipamentos e a eficácia de inibidores antes que desvios evoluam para falhas.
Monitora propriedades de nafta, querosene e diesel por NIR, reduzindo o atraso dos ensaios laboratoriais.
Integra dados da carga, da dessalgadora e dos produtos para apoiar APC, IA e gêmeos digitais.
O petróleo bruto pode conter até 2.000 PTB de sais. Antes da entrada no forno, a operação da dessalgadora normalmente busca reduzir esse valor para menos de 5 PTB.
Em temperaturas elevadas, a hidrólise dos cloretos metálicos pode gerar ácido clorídrico, aumentando o risco de corrosão, incrustação em trocadores, desativação de catalisadores e perda de eficiência energética.
MgCl₂ + 2H₂O → Mg(OH)₂ + 2HCl. Hidrólise em menor temperatura e maior potencial de formação antecipada de HCl.
CaCl₂ + 2H₂O → Ca(OH)₂ + 2HCl. Reação intermediária, relevante à medida que a carga percorre o trem de aquecimento.
NaCl + H₂O → NaOH + HCl. Maior estabilidade térmica; a reação é associada a temperaturas mais elevadas.
O ataque por HCl em aerorrefrigeradores, condensadores e tubulações de topo pode elevar as taxas de corrosão para 20–50 MPY.
A deposição de sais reduz a transferência de calor. Uma queda de 35 °C na FIT pode exigir 2–3% mais carga térmica no forno.
Íons residuais de Na, Mg e Ca podem desativar catalisadores do reformador e da FCCU.
Sem dados de sal em tempo real, neutralizantes e inibidores são superdosados. Uma CDU típica pode desperdiçar R$ 825.360–1.925.840/ano.
O modelo considera um evento de incrustação no trem de pré-aquecimento após uma troca de carga, associado ao arraste de sal de uma dessalgadora mal ajustada. A medição de sal em linha permite identificar rapidamente a queda de desempenho e antecipar a ação corretiva.
Métodos laboratoriais podem entregar resultados de 4 a 8 horas após a amostragem, quando a composição da carga já mudou. Analisadores em linha atualizam as medições a cada 1–5 minutos e podem fornecer dados diretamente aos sistemas APC.
Os analisadores de teor de sal (S1–S3) e os espectrômetros FT-NIR (N1–N5) atendem a funções operacionais distintas. Uma unidade NIR com multiplexador pode monitorar cinco correntes de produto.

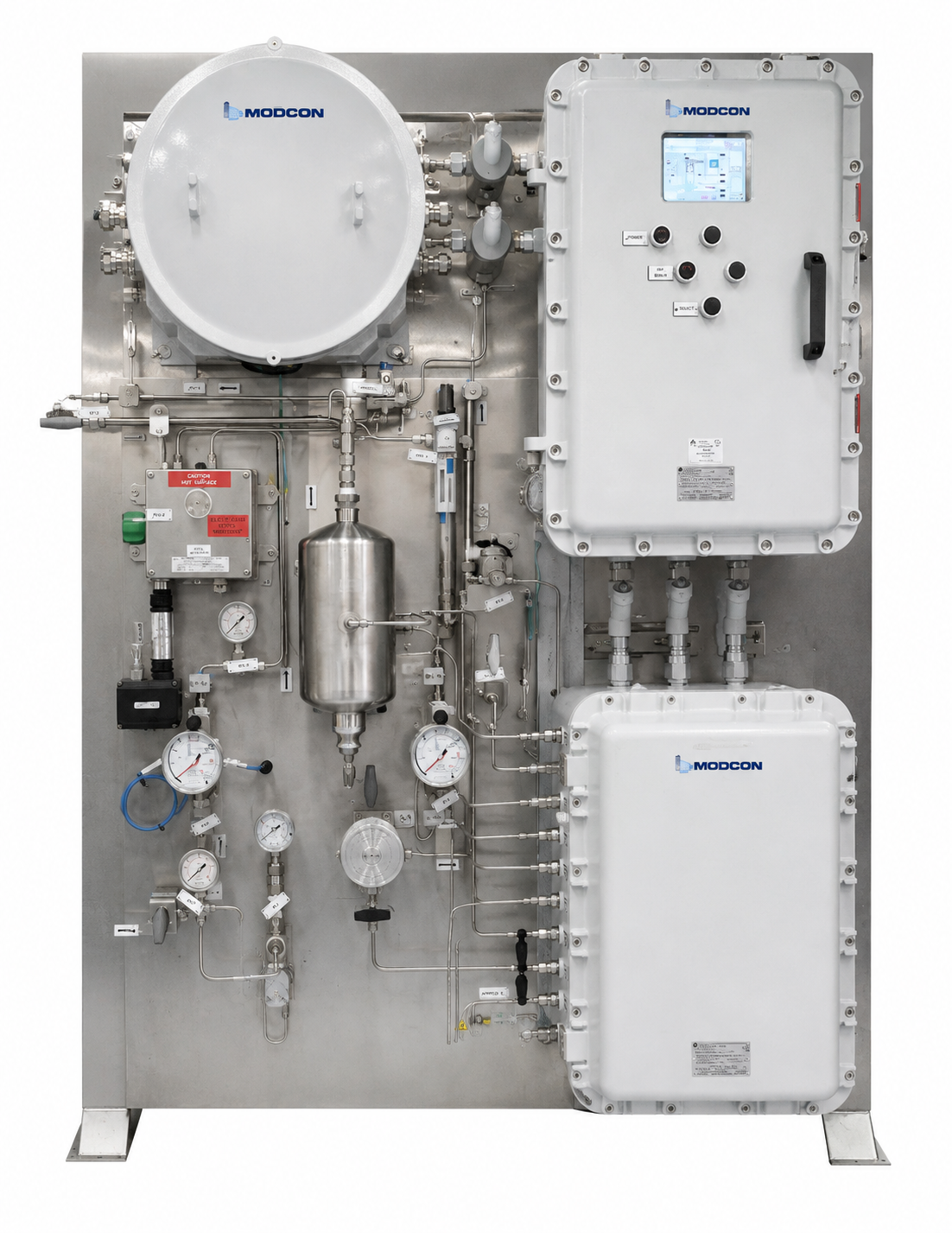

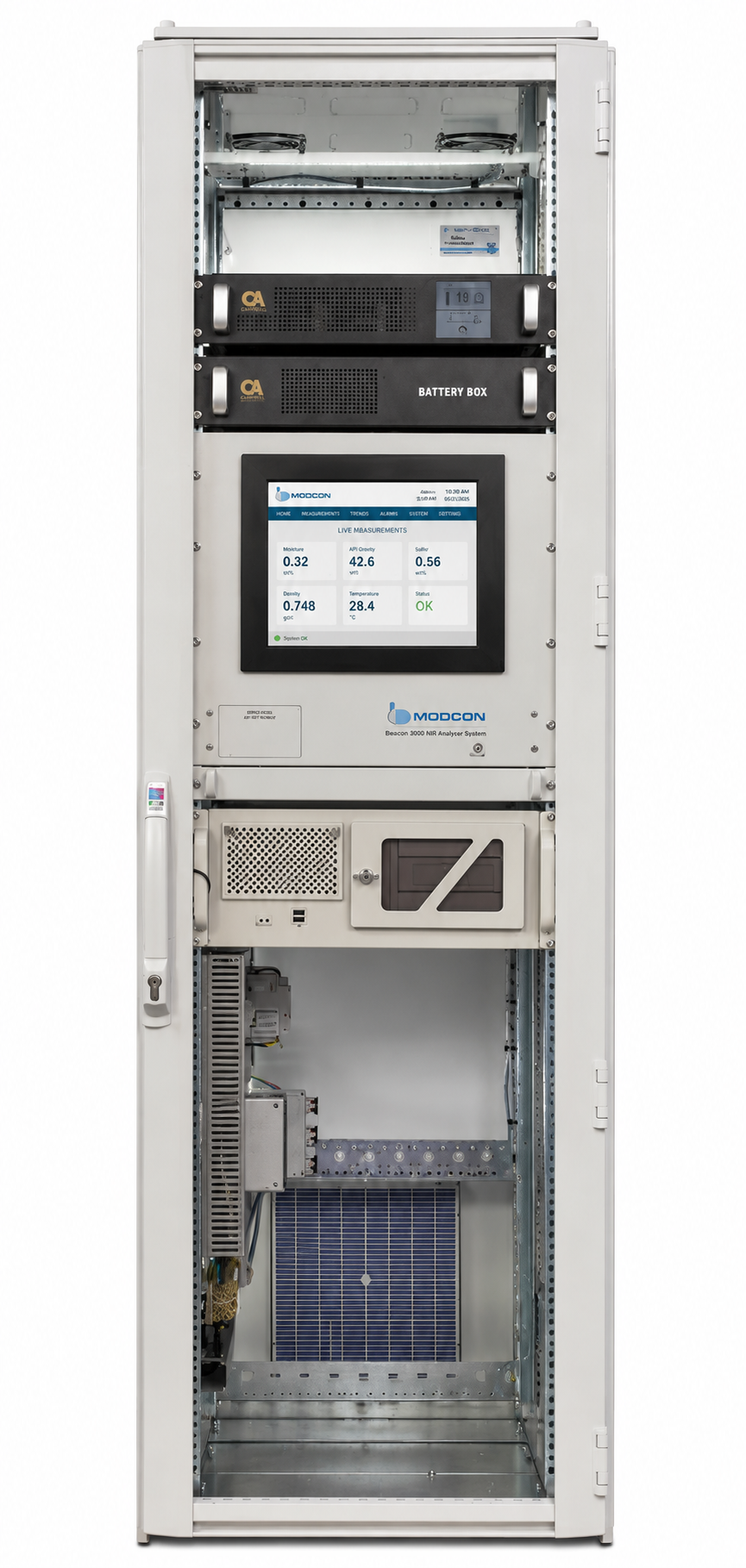

| Ponto | Localização | Medição | Ação de controle |
|---|---|---|---|
| S1 | Coletor de entrada de petróleo | Teor de sal da carga de entrada (PTB) | Programação e seleção de cargas. |
| S2 | Entrada da dessalgadora | Carga de sal para a dessalgadora | Controle antecipativo: água de lavagem e desemulsificante. |
| S3 | Saída da dessalgadora | Eficiência de remoção da dessalgadora | Controle em malha fechada da dessalgadora. |
| N1–N2 | Correntes de nafta | D86 T90, RVP, PIONA | APC do ponto de corte do estabilizador ou fracionador. |
| N3 | Querosene / combustível de aviação | T50, T90, ponto de fulgor e ponto de fumaça | Otimização do corte entre querosene e diesel. |
| N4 | Diesel / LGO | T90, índice de cetano e densidade | Maximização da retirada de diesel. |
| N5 | AGO / HGO | T95, viscosidade e ponto de fulgor | Verificação da qualidade da carga da FCCU. |
| Instrumento | Princípio | Medições-chave | Especificações relevantes |
|---|---|---|---|
| MOD-4100S | Eletrométrico (ASTM D3230) | Teor de sal no petróleo | Descarga: 0,1–5 psig; entrada: 4–16 bar; repetibilidade: ±2% FS; ATEX Zona 1. |
| MOD-4140 | NIR, segundo sobretom (1400–1800 nm) | API, densidade, enxofre, TAN, viscosidade, PIONA e SIMDIS | Laser de estado sólido; vida útil > 10 anos; caminho óptico de 2 mm; amostra a 80 °C. |

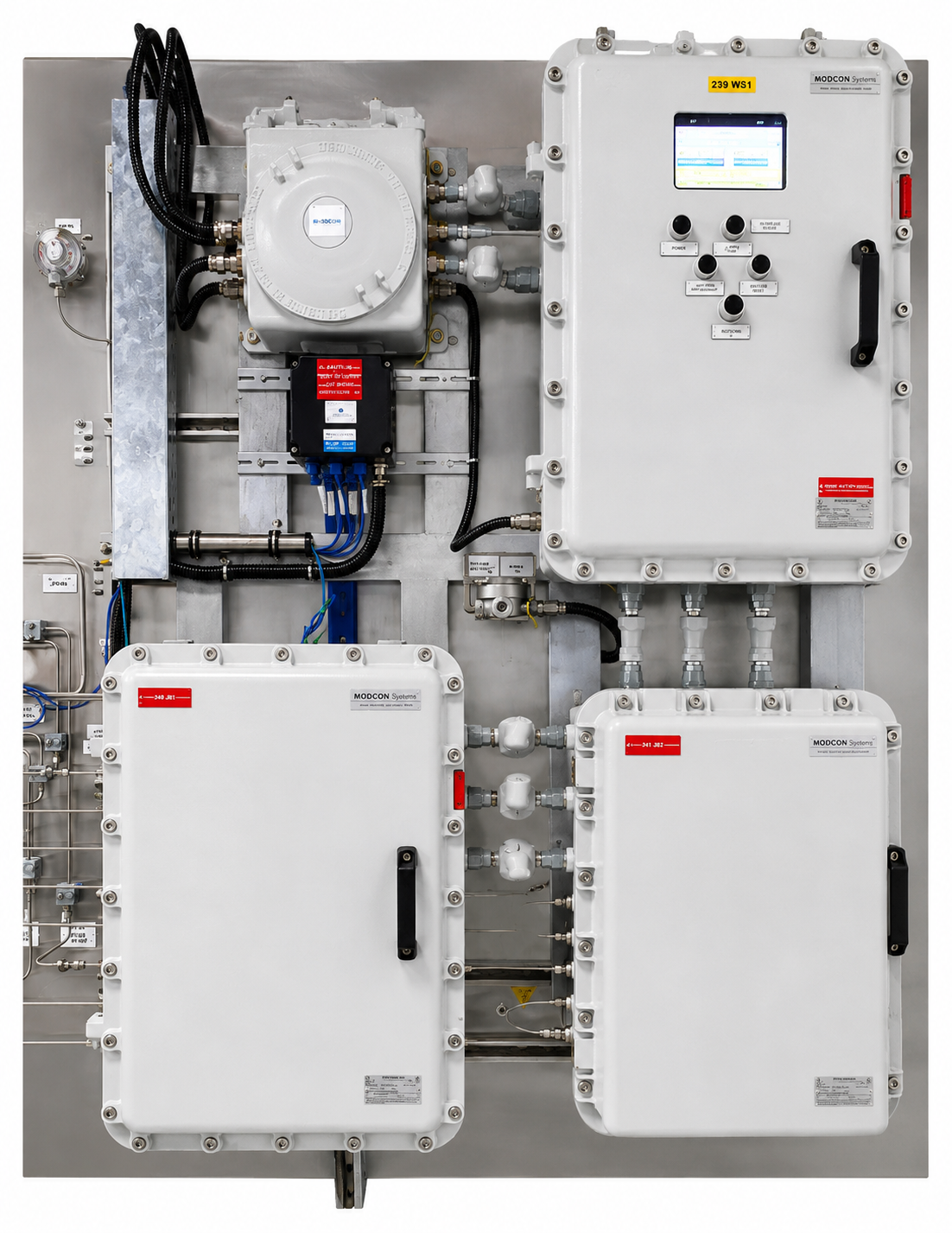

| MOD-4100 All-in-One | NIR + eletrométrico | Densidade, sal, água, enxofre, TAN, SARA, H₂S e RVP | Plataforma única para múltiplos parâmetros do petróleo e produtos. |
| Beacon 3000 | NIR, terceiro sobretom (750–1050 nm) | Octanagem, destilação, PIONA, cetano, RVP e benzeno | Até 8 unidades de campo em rede de 3 km por fibra óptica; pressão máxima de 40 barg. |
Os valores abaixo são estimativas ilustrativas para uma unidade de destilação de petróleo de 100.000 BPD, operando 350 dias por ano, com cesta diversificada de cargas. As premissas devem ser validadas para cada refinaria.
| Item de benefício | Valor anual | Analisador |
|---|---|---|
| Redução da água de lavagem (15%) | R$ 1.848.806,40 | Sal |
| Economia de desemulsificante e outros produtos químicos (20%) | R$ 1.100.480 | Sal |
| Corrosão no sistema de topo e extensão da vida dos equipamentos | R$ 825.360 | Sal |
| Redução de paradas não planejadas | R$ 1.100.480 | Sal |
| Processamento de petróleo de oportunidade | R$ 15.406.720 | Sal |
| Subtotal — analisador de sal | R$ 20.281.846,40 | Sal |
| Redução do excesso de qualidade do querosene | R$ 3.081.344 | NIR |
| Outros ganhos nos pontos de corte de nafta e diesel | R$ 2.090.912 | NIR |
| Prevenção de produção fora de especificação | R$ 5.502.400 | NIR |
| Economia de energia do forno — redução de 4% | R$ 2.751.200 | NIR |
| Redução do vapor de retificação — 7% | R$ 1.540.672 | NIR |
| Redução do custo de carbono — 14,2% | R$ 2.916.272 | NIR |
| Benefício anual combinado | R$ 38.164.646,40 | Sal + NIR |
| Sistema | Capital instalado | Benefício anual | Prazo de retorno |
|---|---|---|---|
| Analisadores de teor de sal (entrada + saída) | R$ 1.540.672–2.090.912 | R$ 20.281.846,40 | Menos de 5 semanas |
| Analisador FT-NIR (5 correntes multiplexadas) | R$ 2.476.080–3.576.560 | R$ 17.882.800 | Menos de 9 semanas |
| Programa combinado, incluindo integração com APC | R$ 6.602.880–8.253.600 | R$ 38.164.646,40 | Aproximadamente 9 semanas |
Segundo as premissas deste modelo, o processamento de petróleo de oportunidade representa R$ 15.406.720 por ano. Considerando taxa de desconto de 10% e vida útil de 7 anos, o valor presente líquido estimado do programa combinado supera R$ 137.560.000. Os resultados dependem das condições comerciais e operacionais de cada unidade.
Conversão ilustrativa à taxa de R$ 5,50 por US$ 1, usando a PTAX de venda de 31/12/2025 em sua precisão integral, de 5,5024. Os valores não incluem inflação ou variação cambial posterior à data-base.
Um único espectrômetro FT-NIR ilumina uma célula de fluxo de amostra com luz de infravermelho próximo e resolve o espectro com um interferômetro, prevendo múltiplos parâmetros de qualidade em tempo real.
Modelos quimiométricos convertem o espectro completo em propriedades de engenharia a cada 30 segundos a 3 minutos, compatíveis com controladores APC.
| Métrica de desempenho | Melhoria | Economia (R$/ano) |
|---|---|---|
| Redução de energia | 4,0% | R$ 2.751.200 |
| Redução de CO₂ | 14,2% | R$ 2.916.272 |
| Redução da variabilidade de qualidade | 30% | — |
| Economia líquida anual de energia e carbono | — | R$ 8.858.864 |
Analisadores em linha de sal e FT-NIR atualizam medições em 1–5 minutos, enviam dados ao DCS/historiador via OPC-UA ou Modbus, alimentam APC/MPC, gêmeo digital e otimizador LP MODCON-AI para maximização de margem e seleção de cargas.
A suíte MODCON-AI integra dados dos analisadores de sal e NIR a um modelo de rede neural artificial continuamente calibrado da CDU. A plataforma conecta medições em linha, modelos digitais e otimização econômica.
Dados em linha de sal, NIR e qualidade da carga.
Comparação com referência laboratorial e estabilidade do modelo.
ANN, gêmeos digitais e previsão de propriedades.
APC, pontos de corte, energia e margem operacional.
Ajustes contínuos conforme a carga e a unidade mudam.
A plataforma conecta medições em linha, modelos digitais e otimização econômica em seis etapas: medir o sal, compreender o cloro, caracterizar a carga, verificar a corrosão, otimizar os produtos e maximizar a margem.
Os analisadores de sal e NIR fornecem dados em tempo real para as três primeiras etapas e reduzem a defasagem das informações usadas na otimização.
A medição contínua pode apoiar a redução da corrosão, do consumo de produtos químicos e da demanda de energia, além dos ganhos associados às outras camadas.
Os analisadores de processo conectam as condições reais da refinaria aos modelos de otimização. Dados de cloro total e teor de sal aumentam a qualidade das previsões relacionadas à corrosão, enquanto medições de qualidade em tempo real permitem otimizar os pontos de corte com menor defasagem.
Estima-se de 4 a 8 horas de trabalho técnico por analisador a cada mês. A calibração do analisador de sal requer verificação semanal contra referência laboratorial, com correção automática da faixa. Modelos NIR normalmente são revisados a cada trimestre.
Recomenda-se manter de 30 a 90 dias de operação paralela antes da migração para uso prioritário dos dados em linha. Esse período permite comparar com o laboratório, treinar operadores e validar a transferência para o APC.
